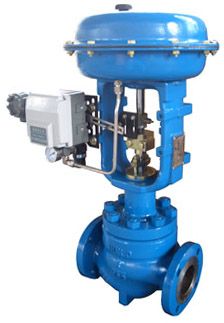

ZJHP精小型气动薄膜单座调节阀

简要描述:气动薄膜单座调节阀阀体内有一个阀芯和一个阀座,具有泄漏量小的特点。该阀不平衡力大,其允许压差较双座阀小,在高压差、大口径时,最好配上阀门定位器。公称通径≥25mm的阀为双导向结构,只要改变气动薄膜单座调节阀阀杆与阀芯的连接位置就可实现气开或气闭。

  • 产品型号:ZJHP
  • 厂商性质:
  • 更新时间:2015-10-22
  • 访  问  量:3450

详细介绍

名称:气动薄膜单座调节阀

特点:

1.采用平衡式阀芯结构,轴向不平衡力小,允许压差大,稳定性好。
2.套筒互换性强,拆装方便,容易维修。
3.全金属阀芯结构适用多种工作场合,达到IV级泄漏标准,软密封结构阀芯达到VI级泄漏标准。
4.阀体按流体力学原理设计成等截面低流阻流道,可调范围大,固有可调比为50,额定流量系数增大30%。
5.执行机构采用多弹簧结构,高度减少30%。重量减轻30%。
6.波纹管密封型调节阀,对移动的阀杆形成了完全的密封,堵绝流体外漏。
7.调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合

产品应用:

ZJHP精小型气动薄膜单座调节阀阀芯采用上导向结构,有呈S流线型的通道,使其压降损失小,调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大,可调范围广,流量特性精度高等特点。广泛用于石油、化工、给排水、制药等行业。

参数:

型号:ZJHP
公称通径:40—300mm
公称压力:PN1.6、4.0、6.4、10MPa
     ANSI 150、300、600、900
     JIS10、20、30、40K
材质:WCB、CF3、CF3M、CF8、CF8M
